驱动器

标准驱动器型

型号

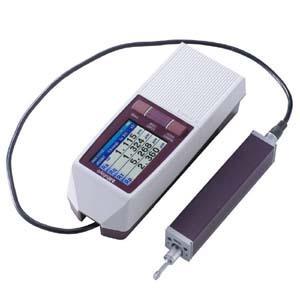

SJ-210
(0.75mN 型)

货号 mm

178-560-01

测量范围 X轴

16.0mm

检出器范围

360 μm(-200 μm - +160 μm)

检出器范围/分辨率

360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm

测量速度

测量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s

测力/触针尖端形状

取决于货号: 0.75mN/60º, 2μmR (代码号末尾"-01")
4mN/90º, 5μmR (代码号末尾"-02")

导头压力

400mN 以下

适用标准

JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA

评价轮廓

原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线

评价参数

Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq,
Rlr, Rmr, Rmr(c), R

分析图表

支持曲线／振幅分布曲线

滤波

高斯, 2CR75, PC75

截至波长

(c)0.08, 0.25, 0.8, 2.5 mm,(s*5)2.5, 8 μm

取样长度

0.08, 0.25, 0.8, 2.5 mm

取样数

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意长度 (0.3 to16.0mm: 0.01mm 间隔)

LCD

尺寸规格36.7×48.9 mm

显示语言

16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利
语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其)

计算结果显示

垂直显示: 1 段/3段/放大
水平显示: 1 段/4 段/放大 (水平显示可左右切换)

打印功能*1

测量条件 / 计算结果 / 每个取样长度的计算结果 / 评价曲线 / 负荷曲线 /
振幅分布曲线 / 环境设置项目

外部I/O功能

USB I/F, Digimatic输出, 打印机输出, RS-232C I/F, 脚踏开关 I/F

用户自定义

期望获得的参数可以挑选出来，用于计算和显示

GO/NG判读*2

*大值, 16% 值, 标准偏差

存储测量条件

关闭电源时保存条件

存储

内置存储器 : 测量条件 (10件)
存储卡 (选件): 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件500 件,
(测量条件 / 测量轮廓 / 评价轮廓 / 负荷曲线 / 振幅分布曲线)

校准

输入数值自动校准 / 多次测量 (*大 5 次) 取平均值校准方式

省电功能

自动休眠功能 (可设置在 10-600秒) *3

电源

内置电池 (Ni-MH 可充电电池) / AC 适配器
充电时间 : 大约 4 小时 (根据环境温度可能有变动)
电池寿命 : 大约 1000 次测量 (根据使用条件/环境会有微小差异)

外形尺寸

演算显示部52.1×65.8×160 mm (滑动盖关闭, 检出器不安装)
驱动部115×23×26 mm (包含检出器)  (W×D×H)

重量

大约500 g (显示部, 驱动部, 标准检出器)
