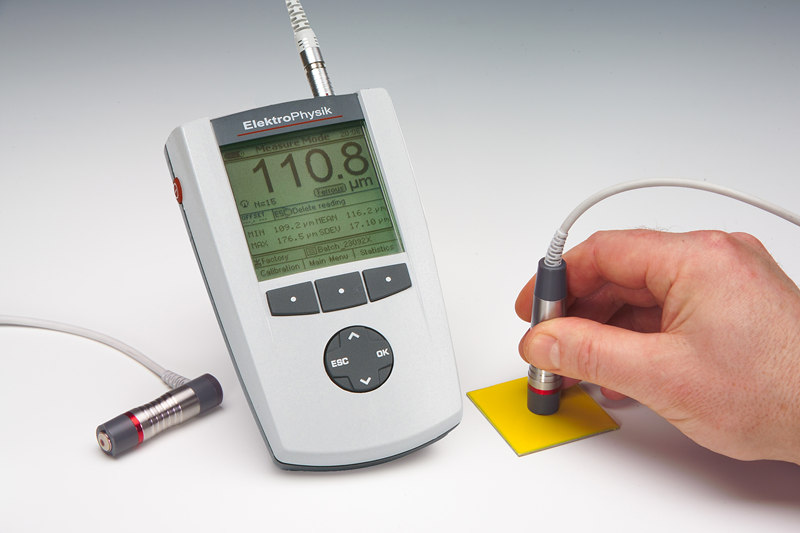

高精度涂层测厚仪
• 所有金属基材上的非破坏性测量
• 多种图形显示选项
• 菜单控制界面，更强的数据和配置管理
• 用于简易配置评估和数据设置报告的PC软件
• 测量厚度高达35mm的各种耐磨探头
• SIDSP®技术提升精确度和重现性
MiniTest 7400 探头

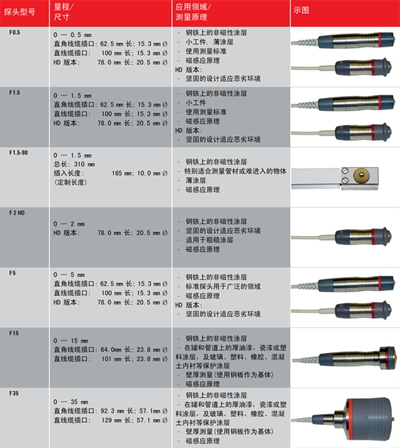

可选探头
种类繁多的可换探头，满足各种应用要求。
可以通过推拉式连接系统轻松地更换探头。
两用型FN探头自动识别基体材料。
与表面接触后，仪器自动切换到合适的测量原理。 因此，应用错误会被淘汰，加快了测量进程。
探头技术参数
| 标准探头 |
HD探头 |
量程 |
低端
分辨率 |
误差 |
重复性
(标准偏差) |
最小曲率
半径
(凸/凹) |
最小测量
区域直径(无测量标准) |
最小测量
区域直径(有测量标准)
|
最小基
体厚度 |
| F05 |
F05HD |
0~0.5mm |
0.02μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
1/7.5mm |
14mm |
5mm |
0.3mm |
| F1.5 |
F1.5HD |
0~1.5mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
1/7.5mm |
14mm |
5mm |
0.3mm |
| F1.5-90 |
|
0~1.5mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
平面/5mm |
10mm |
5mm |
0.3mm |
| |
F2HD |
0~2mm |
0.1μm |
±(1.5μm±0.75%) |
±(0.8μm±0.5%) |
1.5/10mm |
14mm |
- |
0.5mm |
| F5 |
F5HD |
0~5mm |
0.1μm |
±(1.5μm±0.75%) |
±(0.8μm±0.5%) |
1.5/10mm |
14mm |
10mm |
0.5mm |
| F15 |
|
0-15mm |
1μm |
±(5μm±0.75%) |
±(2.5μm±0.5%) |
5/25mm |
25mm |
25mm |
1.0mm |
| F35 |
|
0-35mm |
5μm |
±(20μm±0.75%) |
±(10μm±0.5%) |
50/50mm |
100mm |
- |
1.5mm |
| N0.2 |
N0.2HD |
0~0.7mm |
0.02μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
1/7.5mm |
14mm |
5mm |
40μm |
| N0.7 |
N0.7HD |
0~0.7mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
1/7.5mm |
14mm |
5mm |
40μm |
| N0.7-90 |
|
0~0.7mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
平面/5mm |
10mm |
5mm |
40μm |
| N2.5 |
N2.5HD |
0~2.5mm |
0.1μm |
±(1.5μm±0.75%) |
±(0.8μm±0.5%) |
1.5/10mm |
14mm |
10mm |
40μm |
| N7 |
|
0~2.5mm |
1μm |
±(5μm±0.75%) |
±(0.8μm±0.5%) |
15/25mm |
23mm |
20mm |
40μm |
| FN1.5 |
FN1.5HD |
F：0~1.5mm
N：0~0.7mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
1/7.5mm |
14mm |
5mm |
F：0.3mm
N：40μm |
| FN1.5-90 |
|
F：0~1.5mm
N：0~0.7mm |
0.05μm |
±(1μm±0.75%) |
±(0.5μm±0.5%) |
平面/5mm |
10mm |
5mm |
F：0.3mm
N：40μm |
| FN5 |
FN5HD |
F：0~5mm
N：0~2.5mm |
0.1μm |
±(1.5μm±0.75%) |
±(0.8μm±0.5%) |
1.5/10mm |
14mm |
10mm |
F：0.5mm
N：40μm |
| 注：HD探头是针对于油漆或粉尘污染等恶劣环境设计的坚固探头，F2HD特别适用于粗糙表面。 |
|
1.多点校准,在实验室条件下符合提供的标准
2.零点校准，并且校准值和预期的涂层厚度接近
3.使用精密支架，不适用HD探头
4.如果选择“快速”，测量速度主要取决于操作
5.根据 DIN 55350第13部分
6.多点校准值优于获得的指定数据.
7.包括涂层
探头设计选择

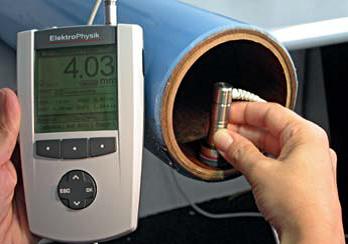

不同的线缆插口类型更加灵活，来适应测试要求。每个标准探头都可以提供直线缆插口或直角设计，后者可以测量难以进入的类似管和中空零件。
对由于油漆或粉尘污染的恶劣坏境需要特殊的探头。为了给在恶劣环境中提供最终保护，MiniTest 7400提供了一个特制的坚固探头系列（HD探头）。这些探头具有特殊的灌浆密封用来保护探头设备。外部的弹簧装置使探头易于清洗。
F 2 HD 探头
对于粗糙表面，“F2 HD”型探头是特别适用于粗糙表面的探头。
MiniTest 7400 主机技术参数
| 技术参数MiniTest7400 |
|
| 数据记忆组数 |
500 |
| 存储数据量 |
约250000个读数 |
| 统计值(每批组) |
读数个数，最大值，最小值，平均值，标准偏差，变异系数，组统计值(标准设置/自由配置)，过程能力指数CP和CPK，直方图，趋势图 |
| 校准程序符合国际标准和规范 |
ISO，SSPC，瑞典标准，澳大利亚标准 |
| 校准模式 |
最多5点校准，使用者可调节补偿值 |
| 极限值监控 |
声音、视觉报警提示超过极限值 |
| 测量单位 |
μm，mm，cm，mils，inch，thou |
| 操作/存放温度 |
-10℃~60℃/-20℃~70℃ |
| 数据接口 |
IrDA®1.0红外接口，可选USB和RS232适配器 |
| 电源 |
4节AA(LR06型)电池，或可选外接电源(90－240V～/48－62Hz) |
| 规范和标准 |
160x160像素LCD带背光 |
| 显示 |
153mmx89mm32mm |
| 尺寸 |
|
| 重量 |
310g；(主机包括电池) |

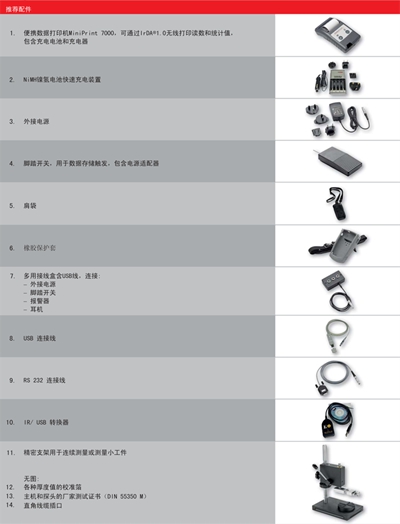

MiniTest 7400 可选配件
